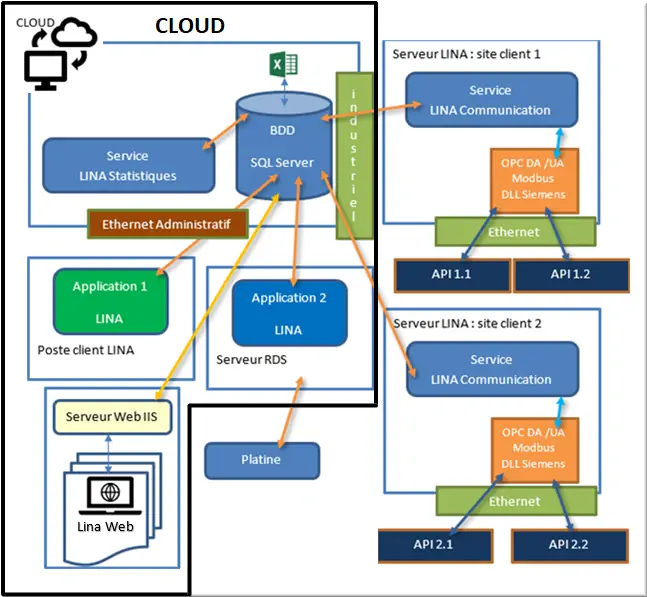

Figure 6 : BDD dans le cloud
C’est la configuration avec serveur « Base de données » dans le cloud et serveurs d’acquisition sur les sites clients.
1.6.1 Gestion d’un cloud
Il possible de dédier un serveur pour la base de données Microsoft SQL Server, dans ce cas le service « LINA Statistiques » est également hébergé sur ce serveur.
Le serveur SQL, les postes clients LINA, le serveur RDS et le serveur Web IIS sont hébergés dans un cloud.
Si Lina gère l’acquisition de données machines, le serveur d’acquisition Lina doit être hébergé physiquement sur le site client.
1.6.2 Descriptif de la BDD dans le cloud
Un serveur de base de données hébergé dans un CLOUD avec :
- Au moins deux cartes réseaux Ethernet : Administratif et Industriel ;
- La base de données Microsoft SQL Server ;
- Le service LINA Statistique qui fait les calculs et envoie des rapports ;
- Serveur Web Microsoft IIS.
Un ou plusieurs serveurs d’acquisition avec :
- Au moins une carte réseau Ethernet ;
- Le service LINA communication qui fait les acquisitions sur les API en passant par le serveur OPC.
Remarque : Il est possible de mixer cela avec le découpage des « Communications » comme vu ci-dessus.
Des postes client sur le réseau « Administratif » ou « Industriel » avec :
- Application LINA qui accède à la base de données du serveur externalisée sur le cloud ;
- Navigateur Lina Web.
⚠ Attention : En cas de perte de réseau internet, il n'y a pas d’accès possible à la base de données.
1.6.3 Cas d’utilisation
Pour une installation avec un très gros volume de données :
- Soit il y a beaucoup d’acquisitions de courbes, compteurs, alarmes, évènements, hypervision et en plus du procédé ou du TRS ;
- Soit les fréquences d’acquisition sont élevées et parce qu’il y a plus de 10 API ;
- Le client souhaite avoir une base de données dans le cloud. Cela peut faciliter l’utilisation du logiciel Lina en mode multisite.
